玖容氣液增壓缸壓機-鋁合金壓鑄件沖孔內毛刺行業解決方案
發布時間：2019-04-20
玖容氣液增壓缸壓機-用于鋁合金壓鑄件沖孔內毛刺行業解決方案
一、用于鋁合金壓鑄件沖孔內毛刺的氣液增壓缸壓機設備基本要求
1、須符合國家相關安全、環保法律法規要求，不得使用國家明令禁止的物料。
2、新引進設備必須環保節能。
3、設備設計需充分考慮操作者的舒適性，符合人體工程學原則。
4、機械設備的布局要合理，應便于操作人員裝卸工件、加工觀察和清除雜物；同時也應便于維修人員的檢查和維修。
5、如設備為單側操作，設備之間的凈寬度不小于0.92米；如設備為雙側操作，設備之間的凈寬度不小于1.2米。
6、所有設備應根據玖容生產商建議進行定期維護保養。
二、氣液增壓缸壓機的安全防護要求
1、根據設備尺寸和操作模式設置1個或多個急停開關，一旦發生緊急情況，操作者能方便的啟動應急開關使機器立即停止。
2、移動部件必需被妥善保護，如防護罩、防護擋板、防護護欄、聯鎖裝置、光簾等。
3、防護罩與設備本身的縫隙不得大于0.8厘米。
4、聯鎖裝置有效：設備門被開啟時，移動部件停止運動。
5、光簾有效：身體部位跨越光簾進入到設備內部時，移動部件停止運動。
6、對于超壓、超載、超溫度、超時間、超行程等能發生危險事故的零、部件，應裝設保險裝置，如超負荷限制器、行程限制器、安全閥、溫度繼電器等等。
7、對于有夾手風險的設備，原則上不允許使用腳踏控制系統，應采用雙手控制系統。
8、對于某些動作需要對人們進行警告或提醒注意時，應安設信號裝置，如電鈴、喇叭、蜂鳴器等聲音信號。
9、在設備關鍵危險部位張貼符合要求的安全警示標志。
10、所有的氣路管路需有流向及介質標識。
三、氣液增壓機的機械設備電氣安全要求
1、供電的導線必須正確安裝，不得有任何破損的地方。
2、所有固定設備必須接在固定電源上，不能使用臨時插排。
3、電氣絕緣狀況良好。
4、開關、按鈕等應完好無損。
5、應有良好的接地或接零裝置。
6、弱電控制部分，需有正確的線號標注。
四、氣液增壓缸壓機的能耗效率
1、一般來說，應盡可能的使用高能耗效率的組件，整個系統設計時，應計算系統的所有能耗。所有電氣類設備，應在生產間隙及待機模式時，提供可選的手動節能模式。在自動運行時也可以有節能模式。
2、用到氣體及真空系統時，應對能源浪費進行控制。
3、相關措施應在系統技術參數要求中指出。
4、安裝及調試過程中，盡量避免壓縮空氣泄漏。
5、在調試過程中確定運行在待機狀態下的能源消耗。
五、氣液增壓缸壓機結構要求
2、柱間、板間凈空間長*寬*高：600*350*450mm；
3、須設計中板，中板設計四個導向柱，導柱和導套應倒滑可靠；
4、主缸為氣液增壓缸，供氣壓力0.5MPa時，工作壓力不小于25噸；
5、主缸行程200mm，增壓行程10mm；
6、活塞桿和工作臺面垂直度不大于0.1，中板和工作臺面平行度不大于0.1；
7、左、后、右側各一個氣液增壓缸，供氣壓力0.5MPa時，工作壓力不小于10噸；
8、側缸行程150，增壓行程10mm；
9、側缸中心距工作臺高度200mm；

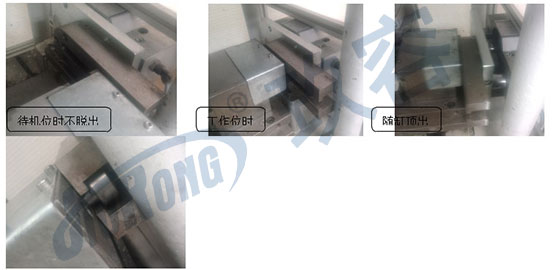

10、側缸前端安裝如圖示連接卡槽用于和模具連接，故側缸應有防轉功能；
11、工作臺加直線導軌，氣缸驅動，氣缸上方為承重板，用于安裝模具，運行載重25公斤，靜態可承受
氣液增壓缸的沖擊力；
12、承重板設計4個定位銷孔，用于模具定位，孔直徑10mm、位置長*寬：400*200mm；
13、工作臺面不需要T型槽，中板設計T型槽，兩橫兩豎；
14、操作臺高度800mm（至操作按鈕）；
15、操作按鈕區域設計如圖所示平臺，用于放置工件，操作按鈕間距450mm，寬度200mm；
16、不需要輪子，需要支腳；
17、構設計和防護罩設計應便于收集和清理飛屑；
六、氣液增壓缸壓力機的軟件要求
1、PLC可編程，觸摸屏，可存儲參數；
2、側缸動作順序可單獨調整，可選擇打開或關閉；
3、異常可報警，屏幕顯示；
七、氣液增壓缸壓機的安全要求
1、雙手操作按鈕，操作區有急停按鈕；
2、操作側有光柵，其余側有防護；
3、設備電壓24V；
4、內部有照明燈，電壓使用安全電壓，建議用LED；
5、電氣接線符合規范；
6、電、氣接線集成，一個電插頭、一個氣源即可。
以上氣液增壓缸壓力機的方案為用于鋁合金壓鑄件沖孔內毛刺行業的解決方案，僅供大家參考了解，因為此類設備均為非標定制，不同客戶要求的方案不一。其它行業的解決方案可向我司免費咨詢，玖容技術可根據你實際的應用場合要求選擇出最合適的解決方案給您：400-833-2669。
